图像自组网基站、背负式自组网、手持式自组网

POST TIME:2024-04-20 17:56 READ:

无线自组网应急通信系统的应用,提高复杂环境通信覆盖能力。综合运用MESH自组网的语音、图像无线通信等技术,建设一套内外配合、灵活布点的应用模式,打通了复杂建筑内部的通信盲区;同时针对抗洪抢险中遇到的地铁通信难题,选用语音、图像MESH自组网设备,采用“空地一体化”无线组合布设方式。如:在重特大自然灾害是指地震、泥石流、山体滑坡、洪涝等自然灾害现场,此类灾害受灾面积大、参战力量多,容易造成现场通信秩序混乱,且灾区既有公共通信网络往往受损严重,需要在现场架设覆盖各救援区域的专用通信网络。如图,该类灾害事故救援关键应急通信装备由无线自组网图像、语音等信息采集、传输等设备组成。

救援人员到达抢险救援现场后,针对灾区现场复杂恶劣环境,可快速携带自供电的单兵便携自组网设备和应急布控节点深入灾区内部,根据现场环境及组网需要灵活机动部署,确保第一时间搭建完成应急无线宽带专网,有效解决因电力和基站设施损坏以及其它通信系统不便展开使用等所造成的通信不畅,助力打通无线宽带接入“最后一公里”。

灾区内的一线救援人员将现场采集到的高清视频信息,通过地面多跳中继或空中无人机 机载节点,在黄金救援时间内尽最大可能传回现场消防指挥车,方便场外指挥员直观掌 控灾区现场实际情况,制定合理方案,科学分析救援。同时,利用无人机搭载机动节点 的空中优势,还可实现灾情现场的大范围实时侦测监控、灾情数据传输及有害气体探测。利用现场搭建的 MESH 无线多跳宽带网络,与窄带数字集群专网融合互通,满足灾情现 场地下与地上间、建筑物内部纵深与外部现场、障碍遮蔽阻挡等情形的语音组呼,方便 现场指挥员及时下达救援命令,救援队员间高效配合协同。同时,系统可与指挥车载卫 星设备互联互通,实现前后方信息实时交互,统一指挥调度。此外,还可通过 GPS 定位 所有救援车辆及外部救援人员的实时战斗位置,并在 MESH 无线自组网终端系统软件上 实时呈现 。

图像自组网基站、背负式自组网、手持式自组网单兵图传

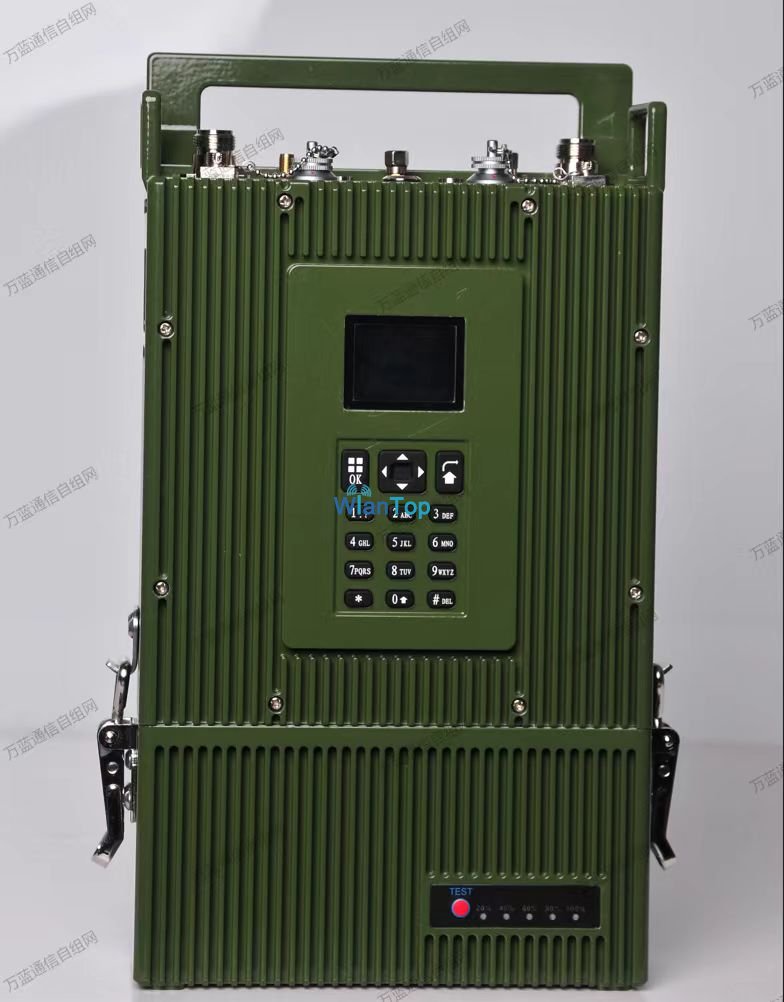

ANYMESH-SDR-A2-10W图像自组网基站工作频段支持580MHz或1.4GHz,具有无中心、自组织、自适应和自愈合等组网特点,是点对点、点对多和多对多场景下进行综合业务通信的最佳选择。产品操作方便快捷、一键开机按钮、随时随地架设,可构建区域型的无线覆盖网络。

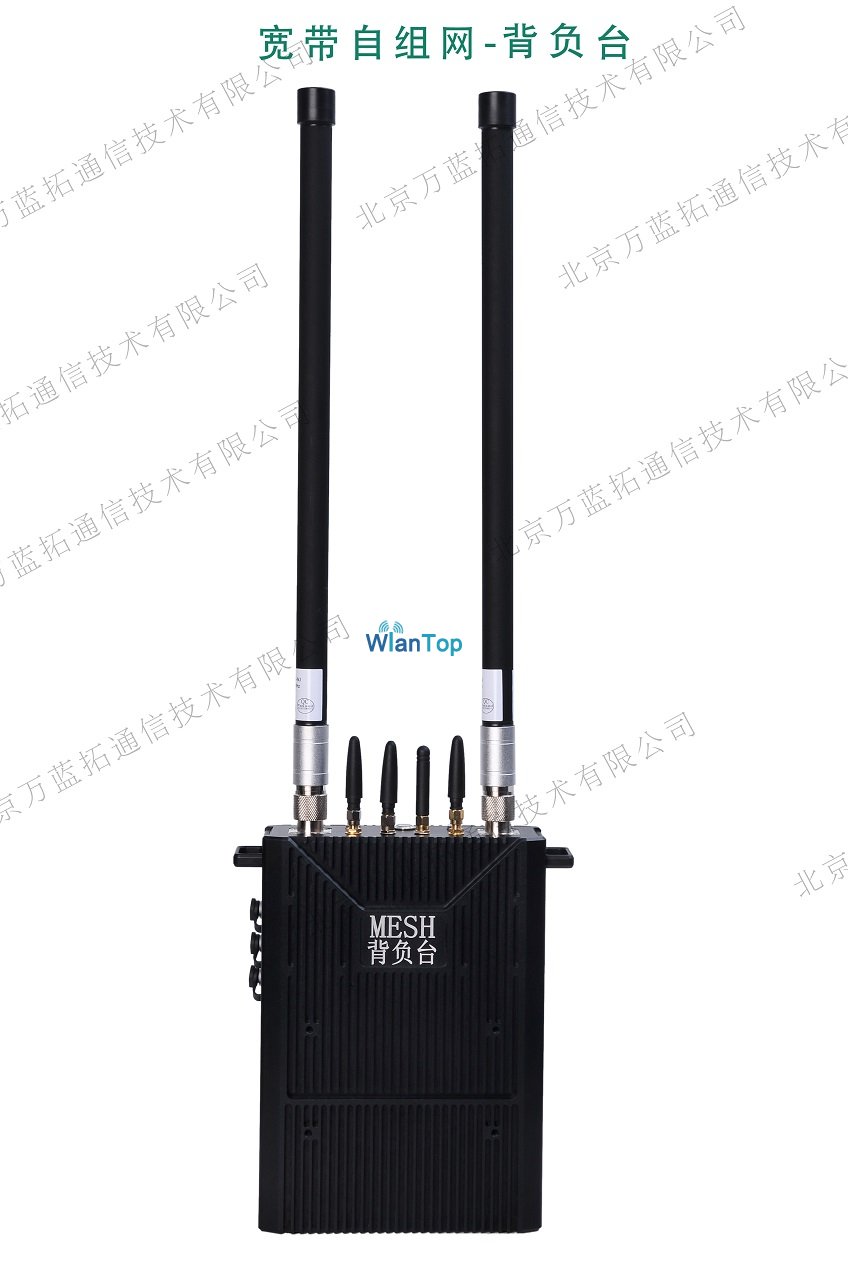

ANYMESH-SDR-A2-2W背负式自组网单兵图传支持580MHz或1.4GHz,与图像自组网基站构建区域型的无线覆盖网络,提供多种视频采集接口,并为语音、消息、等其他IP数据业务提供稳定的传输通道。

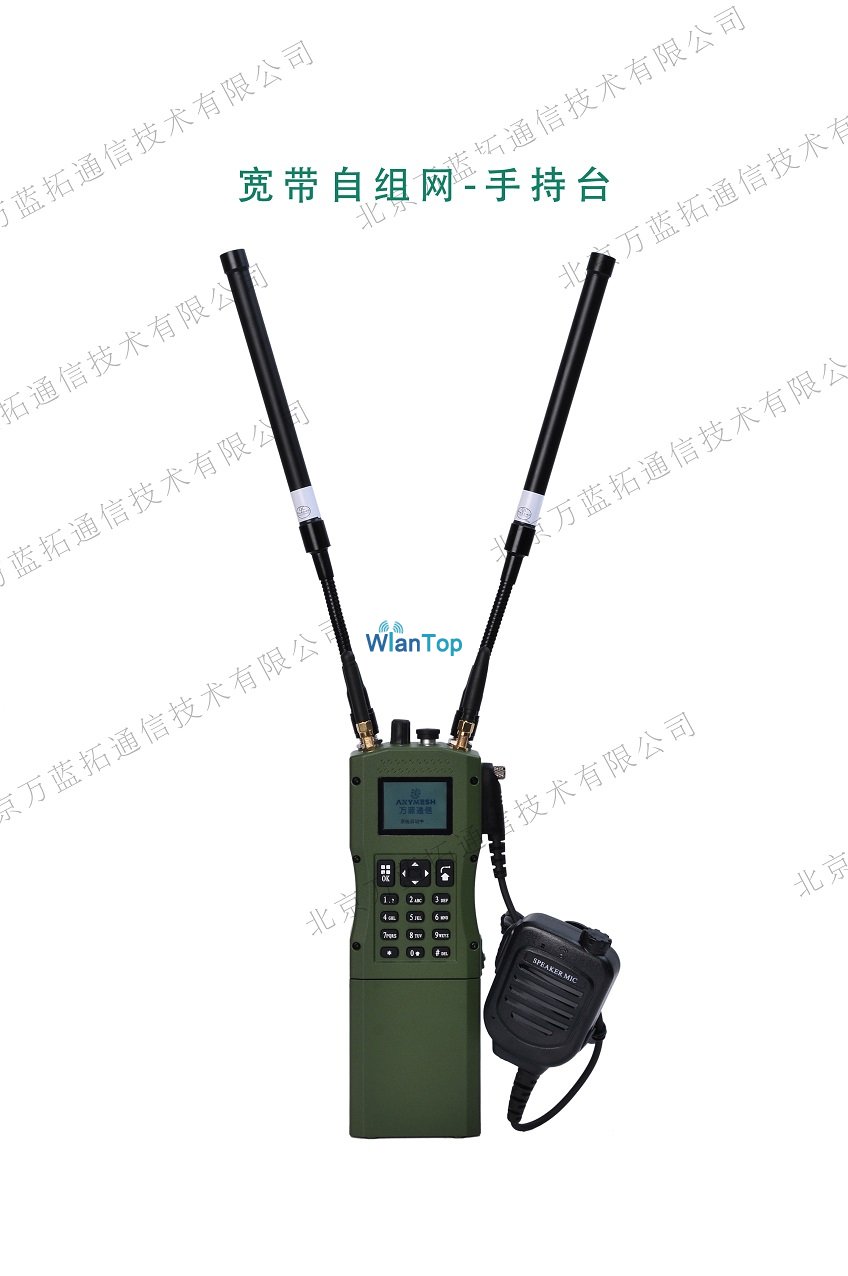

ANYMESH-SDR-A1-2W手持式自组网单兵图传支持580MHz或1.4GHz,作为背负式自组网单兵图传的延申,与图像自组网基站和背负式自组网单兵可构建区域型的无线覆盖网络,提供多种视频采集接口,并为语音、消息、等其他IP数据业务提供稳定的传输通道。


1,工作频段:512-582MHz 或 1420-1520MHz /其他频率可定制,中心频点可调;信道带宽模式:支持2.5MHz、5MHz、10MHz或20MHz频宽可调;发射功率:10W可调,传输距离:大于50KM(视距);支持MIMO模式:(2T2R自适应)双发双收。支持频段内自动跳频选择干净频点:支持每秒不少于1000跳的高速跳频抗干扰能力。
2,传输体制:TDD-COFDM,接收灵敏度:不少于-101dBm@5MHz,-98dBm@10MHz,星座图调制 BPSK/QPSK/16QAM/64QAM/256QAM(自适应)。
3,峰值速率100Mbps@20MHz/支持定速率,级联6跳之后最末带宽≥8M,可接入 1.4GHz 或 500MHz 单兵自组网终端,且数据吞吐量≥80Mbps;链状网支持不少于32跳,进行数据双路收发。支持DES/AES128/AES256信道传输加密,保证信息传输安全,且不影响端到端的传输速率;
4,系统同频组网能力为64个节点,支持通过异频扩展实现大规模应用及部署,链路负载一路视频传输情况下,传输时延小于10ms。组网方式 无中心网络/星型网/链式网/网格网等。
5,内置4G/5G模块,可接入公网,网内任一终端都可作为网关,自组网各个节点可以通过网关节点接入互联网;内置wifi模块,支持AP模式,执法记录仪、头盔摄像机、智能手机、三防平板、电脑等便携移动设备可以通过WiFi无线动态接入。内置定位模块,默认支持 BD+GPS双模定位。
6,支持有线(光口、网口)与无线混合组网:基站间可通过有线互联,且终端可在基站间平滑切换,业务不中断。
7,基站具备显示屏幕,可以查看设备状态、链路状态、与相邻基站或终端的定位信息等,支持通过屏幕按钮快速配置;提供PC端网管软件和手机端WEB管理工具,支持拓扑呈现、设备和链路状态监测、数据配置等功能。具有频谱扫描功能;具有日志功能,能记录设备运行情况;配置设备和图像综合管理软件,支持远程配置所有节点的参数。
8,设备操作便捷、支持一键式开机、随地架设。防护等级:≥IP67; 整机重量:≤5kg(含电池,不含天线称重)。
▲9,接口要求:设备同时支持光口、网口和语音接口,光口≥2个,网口≥2个,语音接口≥1个,支持WiFi AP/GPS,BD功能,具有2路SMA射频接口;具有视频功能,可定制HDMI视频输入扩展接口。支持PTT语音功能,具有1套3.5mm音频接口。
10,内置大容量10.4AH可拆卸电池,工作12个小时以上,待机24小时以上。(可以多备电池,增加更长的工作时间和待机时间),工作温度:-30到+65度可以正常工作,储存温度 -40℃~+70℃,防护等级 IP67,功耗 ≤70W@40dBm。

1.操作便捷、支持一键式开机、随地架设;
2.▲配置全向天线情况下,视距场景与图像自组网基站间传输距离>4km,且无线传输速率>4Mbps;
3.支持512-582MHz或1420-1520MHz工作频段。中心频点可调,10MHz和20Mz频宽可调,频点可自动与图像自组网基站保持同步;
4.发射功率:1~2W,支持双发双收;
5.一体化接口要求:提供HDMI视频和3.5mm音频接口,产品内置音视频编码板,单兵通过DV采集的视频无需通过第三方设备或者平台对接,即可直接接入消防图像综合管理平台,提供网口,支持WiFì接入,支持5G SIM卡接入公网功能;
6.防护等级:≥IP67(整机能力,含接口):背负式可视系
7.整机重量(包含电池):≤2kg;
8.工作温度:满足-30℃~+65℃;
9.工作时长:≥6小时,待机时长>12小时;
10.支持北斗定位
11.▲具备内置不小于1.7英寸彩色显示屏幕,可以査看设备状态、链路状态、与相邻基站或终端的直线距离等,支持通过键盘按钮快速配置:
12.▲消防图综平台设备资源树可直接调取MESH单兵资源,并和单兵之间发起双向语音通信。

1, 发射功率:1-2W可调,支持MIMO双发双收;
2,内置大容量可拆卸电池,工作6-8个小时以上,待机12小时以上
▲3,接口要求: 提供航插音频手咪接口,手持式自组网单兵图传设备与图像自组网基站之间进行双向语音实时通信,提供航插网口,支持 WiFi接入
4,防护等级:≥IP67; 整机重量:≤1kg(含电池,不含天线称重)
5,操作便捷、支持一键式开机、随地架设, 需与图像自组网基站、背负式自组网单兵图传设备、手持式自组网单兵图传设备为同一品牌产品。
6,配置全向天线情况下,视距场景与图像自组网基站间传输距离≥4km,且无线传输速率≥4Mbps;(视距空旷环境,两边架高)
▲7,支持 512-582MHz 或 1420-1520MHz工作频段。中心频点可调,10MHz 和 20MHz频宽可调,并与图像自组网基站保持同步
8,提供WEB 管理工具,支持拓扑呈现、设备和链路状态监测、数据配置等功能。
9,单兵之间可以双向语音通信:
10,工作温度:满足-30C~+65C;支持 GPS 和北斗定位。
